- Problema 1 16 Puntos Un Estrato De Suelo Limoso De 5 M De Espesor Se Encuentra Sobre Un Estrato De Arcilla El Nivel 1 (38.21 KiB) Viewed 22 times
water table is at a depth of 4m from the ground surface. The following data
are available for silt and clay strata:
Silt layer: Dio = 0.018 mm, e = 0.7, and G, = 2.7
Clay layer: e-0.8 mm. G, = 2.75
Is required:
(a) Capillarity height he
(b) Capillary pressure
(c) Effective stress distribution with depth (calculate «' in GL, GWT. basis
of the silt layer, and at a depth of 6m below GL).
(d) Get @' to a depth of 2m under GL

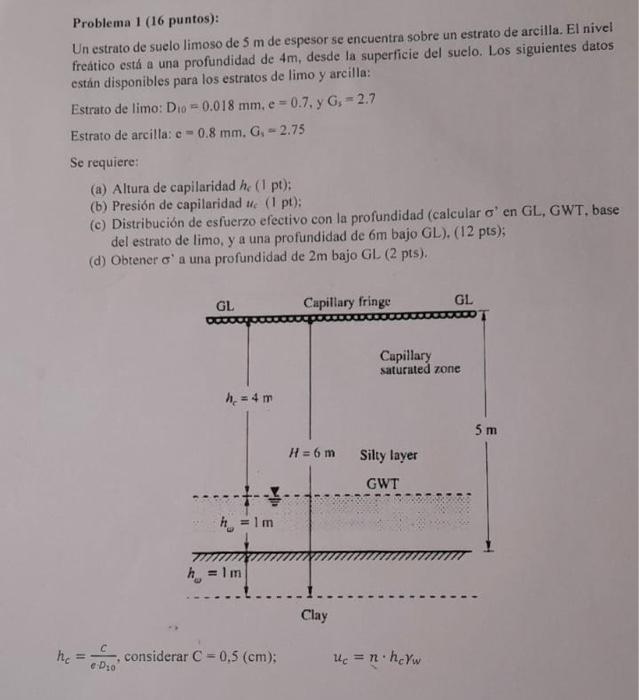

Problema 1 (16 puntos): Un estrato de suelo limoso de 5 m de espesor se encuentra sobre un estrato de arcilla. El nivel freático está a una profundidad de 4m, desde la superficie del suelo. Los siguientes datos están disponibles para los estratos de limo y arcilla: Estrato de limo: Dio=0.018 mm, e=0.7, y G₁ = 2.7 Estrato de arcilla: e-0.8 mm. G, -2.75 Se requiere: (a) Altura de capilaridad h. (1 pt); (b) Presión de capilaridad u. (1 pt); (c) Distribución de esfuerzo efectivo con la profundidad (calcular o' en GL, GWT, base del estrato de limo, y a una profundidad de 6m bajo GL). (12 pts); (d) Obtener o' a una profundidad de 2m bajo GL (2 pts). GL . h₁ = 4 m k=1m| Im he = considerar C = 0,5 (cm); e-D10 Capillary fringe H = 6 m Clay Capillary saturated zone Silty layer GWT GL uc = n · heyw 5 m
