A recent engineering graduate arrives at a plant with the systemshown in Figure 3. The pump sends 10 ft/min of water at 100°F fromthe lower tank to the upper tank whose height between the twoliquid surfaces is 115 ft. The suction and discharge pipes have adiameter of 2 in. However, the suction pipe is Schedule 40stainless steel and the discharge pipe is PVC. Use Graph 1 todetermine:
a) The diameter of the impeller b) The bhp of the pump (hP)
(20 points) (10 points)
If the pump is to be eliminated and the Lower tank ispressurized, what pressure would be needed, in psia?

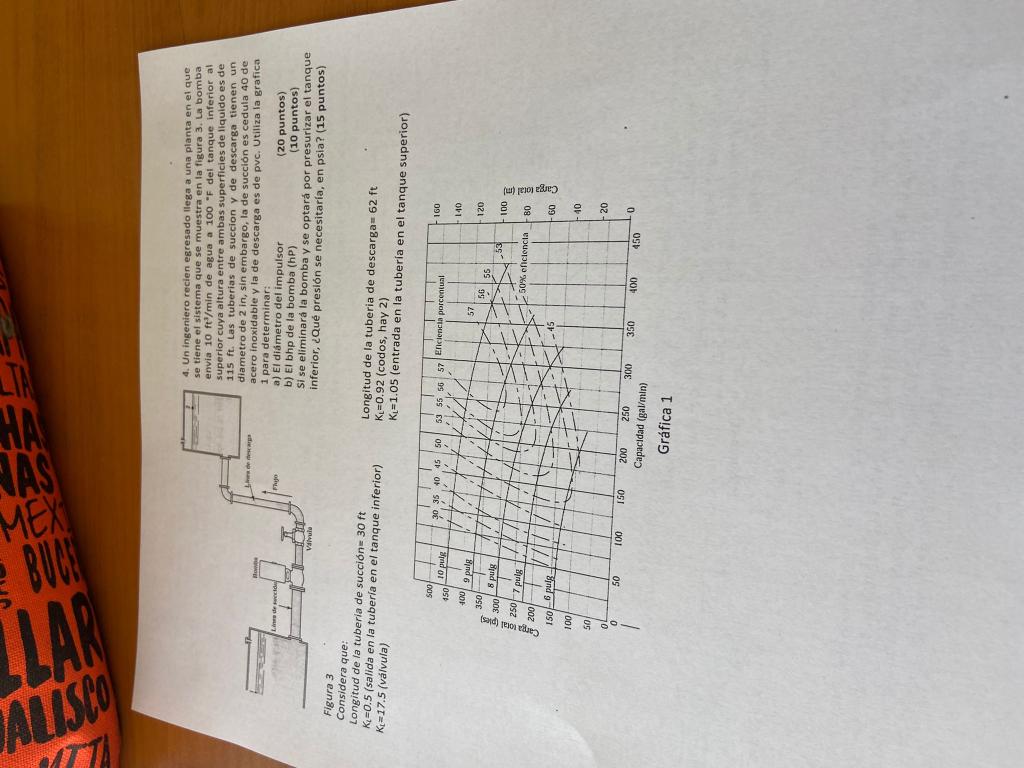

A Recent Engineering Graduate Arrives At A Plant With The System Shown In Figure 3 The Pump Sends 10 Ft Min Of Water At 1 (97.89 KiB) Viewed 22 times
ALISCO LLAR MTT BUCE MEX Lines de secto 100 50 OL 0 Bombe soo 450 400 350 300 250 7 pulg 200 150-6 pulg Figura 3 Considera que: Longitud de la tuberia de succión= 30 ft K₁=0.5 (salida en la tubería en el tanque inferior) K₁=17.5 (válvula) 10 pulg 9 pulg 8 pulg Valvula 50 R on Att 22 Figo ele 17 100 de des 30 35 40 45 150 50 4. Un ingeniero recien egresado llega a una planta en el que se tiene el sistema que se muestra en la figura 3. La bomba envia 10 ft/min de agua a 100 "F del tanque inferior al superior cuya altura entre ambas superficies de liquido es de 115 ft. Las tuberias de succion y de descarga tienen un diametro de 2 in, sin embargo, la de succión es cedula 40 de acero inoxidable y la de descarga es de pvc. Utiliza la grafica 1 para determinar: a) El diámetro del impulsor b) El bhp de la bomba (hp) AV Si se eliminará la bomba y se optará por presurizar el tanque inferior, ¿Qué presión se necesitaría, en psia? (15 puntos) Longitud de la tuberia de descarga= 62 ft K₁=0.92 (codos, hay 2) K₁=1.05 (entrada en la tubería en el tanque superior) T 53 55 56 57 Eficiencia porcentual 4+² 4412 200 250 Capacidad (gal/min) Gráfica 1 300 ++++ H 15 350 57 IV 56 SP 55 7/10 FX 400 8 50% eficiencia 450 160 140 120 100 € -80 603 40 (20 puntos) (10 puntos) -20 0
