1.-Una viga BCD se sostiene por un soporte articulado en 8 por medio de un perno sometido a cortante doble, y por un cab

[answerhappygod]

1 Una Viga Bcd Se Sostiene Por Un Soporte Articulado En 8 Por Medio De Un Perno Sometido A Cortante Doble Y Por Un Cab 1 (16.76 KiB) Viewed 32 times

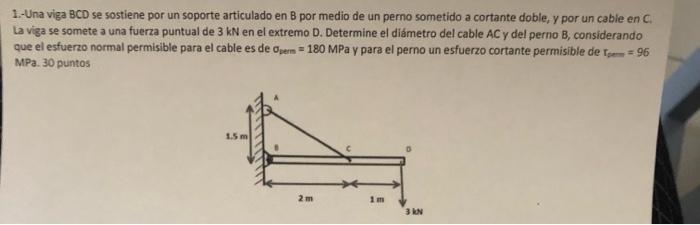

1.-Una viga BCD se sostiene por un soporte articulado en 8 por medio de un perno sometido a cortante doble, y por un cable en C. La viga se somete a una fuerza puntual de 3 kN en el extremo D. Determine el diámetro del cable AC y del perno B, considerando que el esfuerzo normal permisible para el cable es de Operm = 180 MPa y para el perno un esfuerzo cortante permisible de T = 96 MPa. 30 puntos 1.5 m 2m 1m 3 kN
