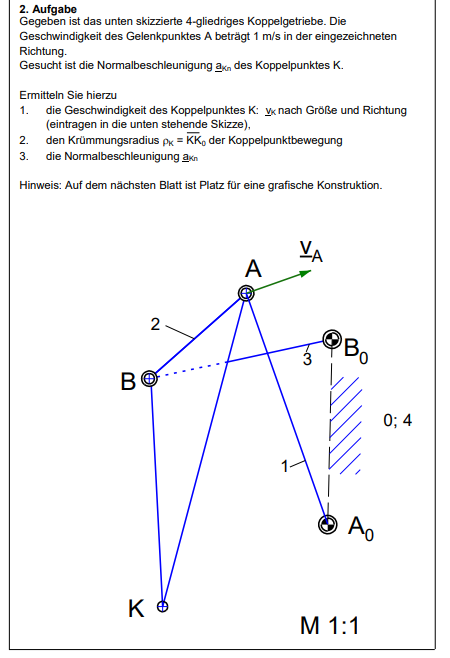

2. Aufgabe Gegeben ist das unten skizzierte 4-gliedriges Koppelgetriebe. Die Geschwindigkeit des Gelenkpunktes A beträgt

[answerhappygod]

2 Aufgabe Gegeben Ist Das Unten Skizzierte 4 Gliedriges Koppelgetriebe Die Geschwindigkeit Des Gelenkpunktes A Betragt 1 (54.89 KiB) Viewed 16 times

2. Aufgabe Gegeben ist das unten skizzierte 4-gliedriges Koppelgetriebe. Die Geschwindigkeit des Gelenkpunktes A beträgt 1 m/s in der eingezeichneten Richtung. Gesucht ist die Normalbeschleunigung akn des Koppelpunktes K. Ermitteln Sie hierzu 1. die Geschwindigkeit des Koppelpunktes K: V nach Größe und Richtung (eintragen in die unten stehende Skizze), 2. den Krümmungsradius pk = KK, der Koppelpunktbewegung 3. die Normalbeschleunigung an Hinweis: Auf dem nächsten Blatt ist Platz für eine grafische Konstruktion. B 2 K ко A VA Bo Ao M 1:1 0; 4
