(40 pts) Problema 1: La estructura que se muestra en la Figura 1 consiste en una barra rígida AB y una barra flexible BC

[answerhappygod]

40 Pts Problema 1 La Estructura Que Se Muestra En La Figura 1 Consiste En Una Barra Rigida Ab Y Una Barra Flexible Bc 1 (35.88 KiB) Viewed 13 times

The structure shown in Figure 1 consists of
a rigid bar AB and a flexible bar BC. Bar BC has a cross section
40x20mm rectangle. The connection at B is subjected to double shear with a bolt of
12mm diameter. Determine:
(a) The axial stress in bar BC
(b) The shear stress in bolt B

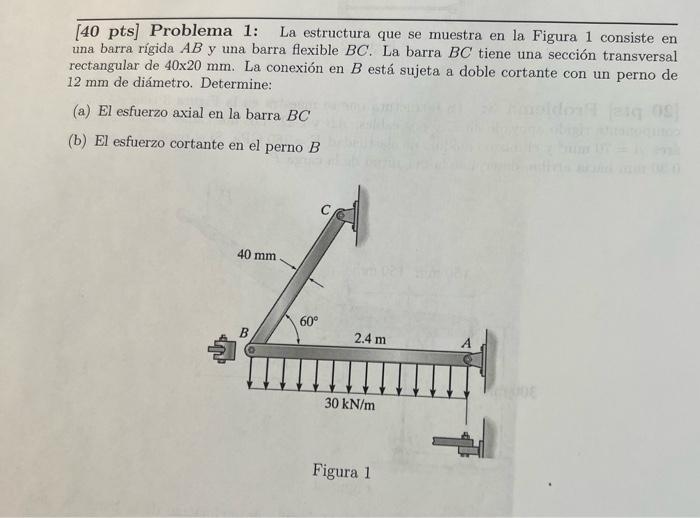

(40 pts) Problema 1: La estructura que se muestra en la Figura 1 consiste en una barra rígida AB y una barra flexible BC. La barra BC tiene una sección transversal rectangular de 40x20 mm. La conexión en B está sujeta a doble cortante con un perno de 12 mm de diámetro. Determine: (a) El esfuerzo axial en la barra BC (b) El esfuerzo cortante en el perno B 40 mm 60° B 2.4 m 30 kN/m Figura 1
