Rotor and stator in a 2-pole machine with one smooth air gap (round rotor) its windings are distributed in the grooves a

[answerhappygod]

Rotor And Stator In A 2 Pole Machine With One Smooth Air Gap Round Rotor Its Windings Are Distributed In The Grooves A 1 (32.67 KiB) Viewed 42 times

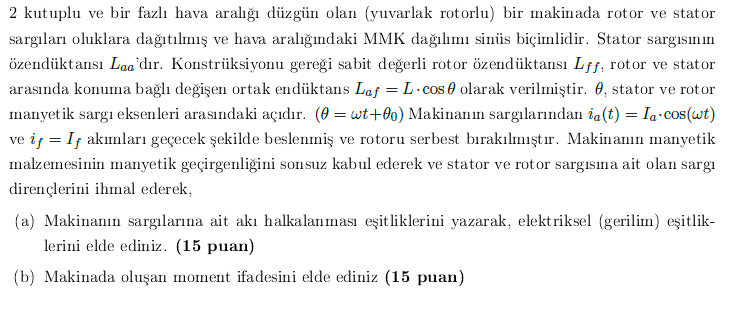

= 2 kutuplu ve bir fazlı hava aralığı düzgün olan (yuvarlak rotorlu) bir makinada rotor ve stator sargıları oluklara dağıtılmış ve hava aralığındaki MMK dağılımı sinüs biçimlidir. Stator sargısının özendüktansı Laa'dır. Konstrüksiyonu gereği sabit değerli rotor özendüktansı Lff, rotor ve stator arasında konuma bağlı değişen ortak endüktans Laf = L cos olarak verilmiştir. 6, stator ve rotor manyetik sargi eksenleri arasındaki açıdır. (@=wt+eo) Makinanın sargılarından ia(t) = 1a.cos(wt) ve ip = If akımları geçecek şekilde beslenmiş ve rotoru serbest bırakılmıştır. Makinanın manyetik malzemesinin manyetik geçirgenliğini sonsuz kabul ederek ve stator ve rotor sargısına ait olan sargi dirençlerini ihmal ederek, (a) Makinanın sargılarına ait akı halkalanması eşitliklerini yazarak, elektriksel (gerilim) eşitlik- lerini elde ediniz. (15 puan) (b) Makinada oluşan moment ifadesini elde ediniz (15 puan)
