Soru 1 Henüz cevaplanmadı 4,00 üzerinden işaretlenmiş Soru 1) Şekilde yükleme durumu verilen kirişe F=20 kN tekil yük, M

[answerhappygod]

Soru 1 Henuz Cevaplanmadi 4 00 Uzerinden Isaretlenmis Soru 1 Sekilde Yukleme Durumu Verilen Kirise F 20 Kn Tekil Yuk M 1 (110.79 KiB) Viewed 23 times

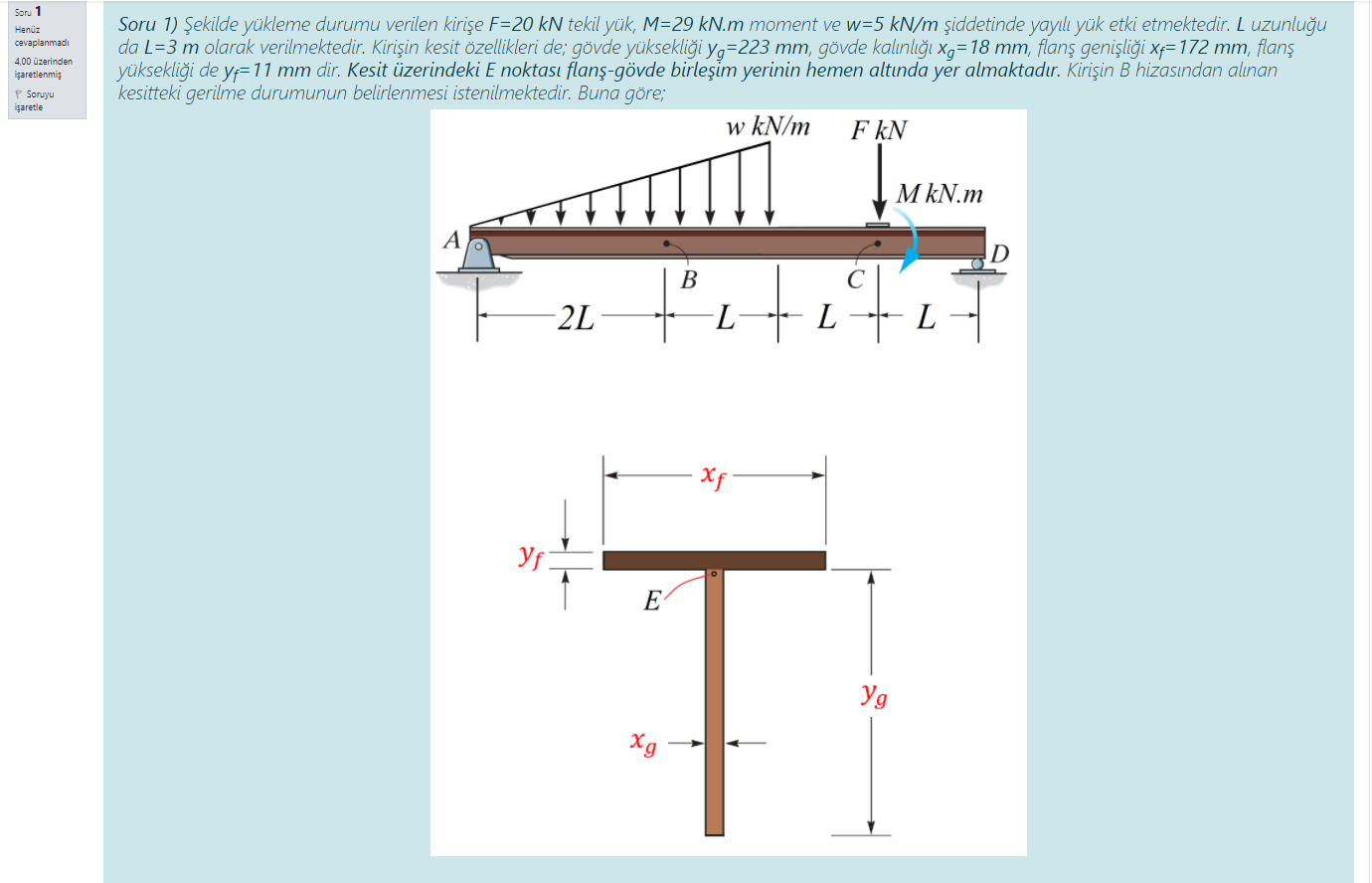

Soru 1 Henüz cevaplanmadı 4,00 üzerinden işaretlenmiş Soru 1) Şekilde yükleme durumu verilen kirişe F=20 kN tekil yük, M=29 kN.m moment ve w=5 kN/m şiddetinde yayılı yük etki etmektedir. L uzunluğu da L=3 m olarak verilmektedir. Kirişin kesit özellikleri de; gövde yüksekliği yg=223 mm, gövde kalınlığı xg= 18 mm, flanş genişliği xf=172 mm, flanş yüksekliği de yf=11 mm dir. Kesit üzerindeki E noktası flanş-gövde birleşim yerinin hemen altında yer almaktadır. Kirişin B hizasından alınan kesitteki gerilme durumunun belirlenmesi istenilmektedir. Buna göre; P Soruyu işaretle w kN/m F KN MkN.m -2L L Yf B L L Xf E T xg Yg
Soru 1-A) D noktasındaki mesnet tepkisini (Dy) bulunuz. (Sonucunuzu kN büyüklüğünde yazınız.) Yanıt: 26,933 Soru 2 Henüz cevaplanmadı Soru1-B) A noktasındaki mesnet tepkisini (Ay) bulunuz. (Sonucunuzu kN büyüklüğünde yazınız.) 4,00 üzerinden işaretlenmiş Yanıt: 15,567 P Soruyu işaretle Soru 3 Soru 1-C) B noktasındaki kesme kuvvetini (VB) bulunuz. (Sonucunuzu kN büyüklüğünde yazınız.) Henüz cevaplanmadı 6,00 üzerinden işaretlenmiş Yanıt: 5,567 P Soruyu işaretle Soru 4 Soru 1-D) B noktasındaki eğilme momenti (MB) bulunuz. (Sonucunuzu kN.m büyüklüğünde yazınız.) Henüz cevaplanmadı 6,00 üzerinden işaretlenmiş Yanıt: 113,4 P Soruyu işaretle Soru 5 Soru 1-E) Kesitin tabanından geçen eksene göre kesit merkezinin y mesafesini bulunuz. (Sonucunuzu mm büyüklüğünde yazınız.) Henüz cevaplanmadı 5,00 üzerinden işaretlenmiş P Soruyu Yanıt: işaretle
Soru 4 Soru 1-D) B noktasındaki eğilme momenti (MB) bulunuz. (Sonucunuzu kN.m büyüklüğünde yazınız.) Henüz cevaplanmadı 6,00 üzerinden işaretlenmiş P Soruyu işaretle Yanıt: 113,4 Soru 5 Soru 1-E) Kesitin tabanından geçen eksene göre kesit merkezinin y mesafesini bulunuz. (Sonucunuzu mm büyüklüğünde yazınız.) Henüz cevaplanmadı 5,00 üzerinden işaretlenmiş Yanıt: P Soruyu işaretle Soru 6 Henüz cevaplanmadı 5,00 üzerinden işaretlenmiş Soru 1-F) Kiriş kesitinin atalet momentini bulunuz. (Uzunlukları metre boyutuna dönüştürerek işlemlerinizi yapınız. Çıkan sonucunuzun virgülden sonraki kısmı için en az 4 basamak alınız ve ondalık kısmı için E ifadesi kullanınız. 0,005 yerine 5E-3 şeklinde yazınız.) P Soruyu işaretle Yanıt: Soru 7 Henüz Soru 1-G) Kirişin B noktasından alınan bir kesit için; eğilme momentinden dolayı kiriş kesiti üzerindeki E noktasında meydana gelen normal gerilmeyi bulunuz. (Sonucunuzu MPa büyüklüğünde yazınız.) cevaplanmadı 10,00 üzerinden işaretlenmiş P Soruyu işaretle Yanıt: Soru 8 Henüz Soru 1-H) Kirişin B noktasından alınan bir kesit için; kesme kuvvetinden dolayı kiriş kesiti üzerindeki E noktasında meydana gelen kayma gerilmesini bulunuz. (Sonucunuzu MPa büyüklüğünde yazınız.) cevaplanmadı 10.00 üzerinden işaretlenmiş P Soruyu işaretle Yanıt:
