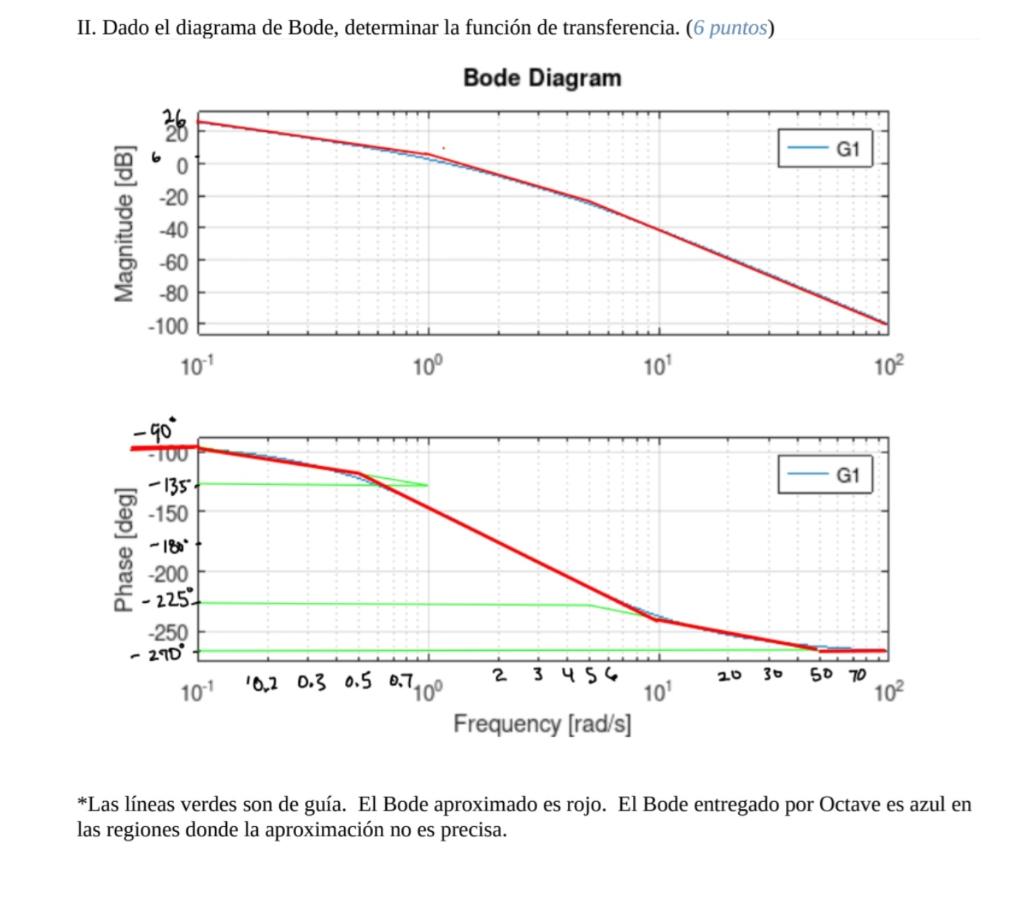

II. Dado el diagrama de Bode, determinar la función de transferencia. (6 puntos) Bode Diagram 26 ما G1 Magnitude [dB] -2
-
answerhappygod
- Site Admin
- Posts: 899604
- Joined: Mon Aug 02, 2021 8:13 am
II. Dado el diagrama de Bode, determinar la función de transferencia. (6 puntos) Bode Diagram 26 ما G1 Magnitude [dB] -2
II. Dado el diagrama de Bode, determinar la función de transferencia. (6 puntos) Bode Diagram 26 ما G1 Magnitude [dB] -20 -40 -60 -80 -100 10-1 10° 10 102 G1 Phase (deg] -90° -T00 -135 -150 - 180° -200 - 225 -250 - 290 2 טב 3 4 5 30 50 70 10-1 0,2 0.3 0.5 0.7.0 101 102 Frequency (rad/s] *Las líneas verdes son de guía. El Bode aproximado es rojo. El Bode entregado por Octave es azul en las regiones donde la aproximación no es precisa.
