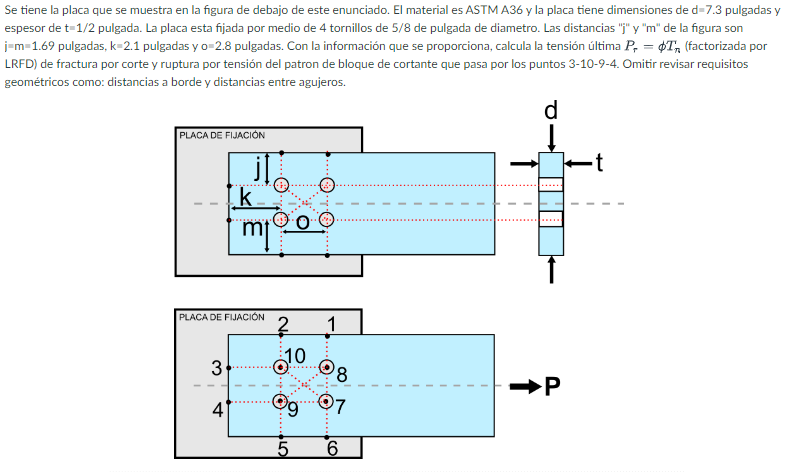

Se tiene la placa que se muestra en la figura de debajo de este enunciado. El material es ASTM A36 y la placa tiene dimensiones de d-7.3 pulgadas y espesor de t=1/2 pulgada. La placa esta fijada por medio de 4 tornillos de 5/8 de pulgada de diametro. Las distancias "j" y "m" de la figura son j-m-1.69 pulgadas, k-2.1 pulgadas y o-2.8 pulgadas. Con la información que se proporciona, calcula la tensión última P, = $T, (factorizada por LRFD) de fractura por corte y ruptura por tensión del patron de bloque de cortante que pasa por los puntos 3-10-9-4. Omitir revisar requisitos geométricos como: distancias a borde y distancias entre agujeros. d PLACA DE FIJACIÓN k m PLACA DE FIJACIÓN 3 4 2 1 1008 07 6 Og 5 ↑ ➡P
