B (20 pts] Problema 2: La estructura que se muestra en la Fira com una barra rígida C y tres cables flexibles AB, CD y E

[answerhappygod]

B 20 Pts Problema 2 La Estructura Que Se Muestra En La Fira Com Una Barra Rigida C Y Tres Cables Flexibles Ab Cd Y E 1 (17.68 KiB) Viewed 15 times

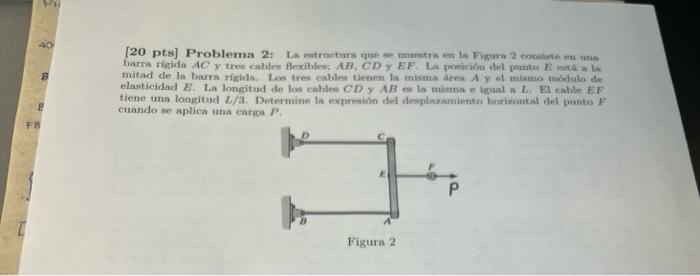

The structure shown in Figure 2 consists of a
AC rigid bar and three flexible cables; AB, CD and EF. The position of point E is at the
half of the rigid bar. The three cables have the same area A and the same modulus of
elasticity E. The length of cables CD and AB is the same and equal to L. Cable EF
it has a length L/3. Determine the expression for the horizontal displacement of point F
when a load P is applied.
B (20 pts] Problema 2: La estructura que se muestra en la Fira com una barra rígida C y tres cables flexibles AB, CD y EF Leporición del punto Eesti al mitad de la barra risida Los tres cables tienen la misma en A y el mismo modelo de elasticidad E. La longitud de los cables CDy AB es la mismas L. El cable EF tiene una longitud L/3. Determine I expresión del desplazamiento horizontal del punto F cuando se aplica una carp Z Figurn 2
