Question 3 [25 Points]: Two shafts shown in the figure have a diameter of d=30 mm and they are connected to each other u

[answerhappygod]

Question 3 25 Points Two Shafts Shown In The Figure Have A Diameter Of D 30 Mm And They Are Connected To Each Other U 1 (266.17 KiB) Viewed 32 times

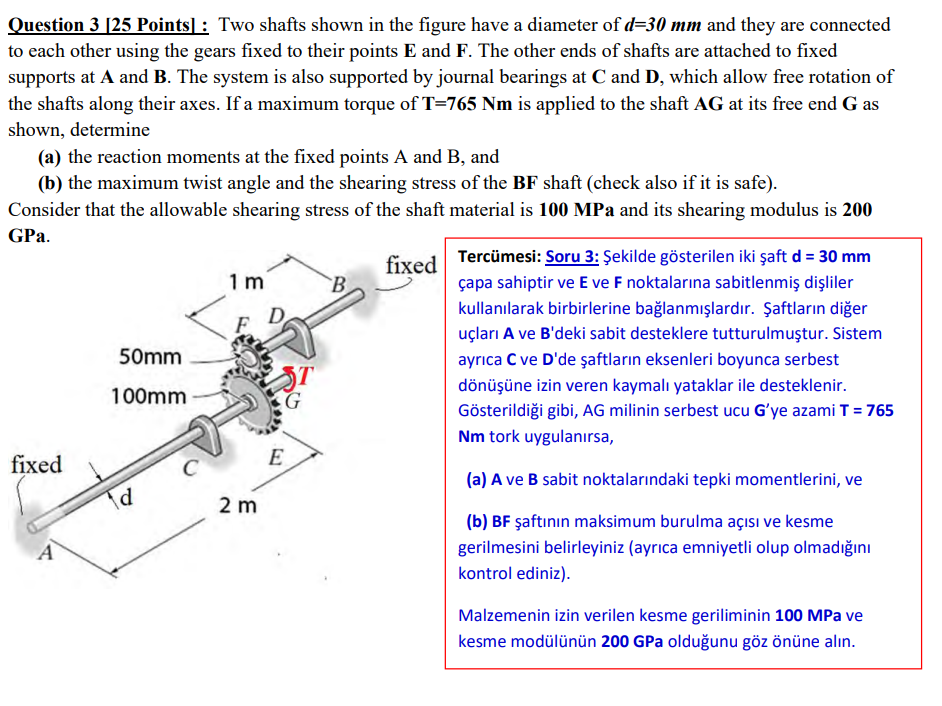

Question 3 [25 Points]: Two shafts shown in the figure have a diameter of d=30 mm and they are connected to each other using the gears fixed to their points E and F. The other ends of shafts are attached to fixed supports at A and B. The system is also supported by journal bearings at C and D, which allow free rotation of the shafts along their axes. If a maximum torque of T=765 Nm is applied to the shaft AG at its free end G as shown, determine (a) the reaction moments at the fixed points A and B, and (b) the maximum twist angle and the shearing stress of the BF shaft (check also if it is safe). Consider that the allowable shearing stress of the shaft material is 100 MPa and its shearing modulus is 200 GPa. fixed 1m Tercümesi: Soru 3: Şekilde gösterilen iki şaft d = 30 mm çapa sahiptir ve E ve F noktalarına sabitlenmiş dişliler kullanılarak birbirlerine bağlanmışlardır. Şaftların diğer uçları A ve B'deki sabit desteklere tutturulmuştur. Sistem ayrıca C ve D'de şaftların eksenleri boyunca serbest dönüşüne izin veren kaymalı yataklar ile desteklenir. Gösterildiği gibi, AG milinin serbest ucu G'ye azami T = 765 Nm tork uygulanırsa, 50mm 100mm fixed (a) A ve B sabit noktalarındaki tepki momentlerini, ve (b) BF şaftının maksimum burulma açısı ve kesme gerilmesini belirleyiniz (ayrıca emniyetli olup olmadığını kontrol ediniz). A Malzemenin izin verilen kesme geriliminin 100 MPa ve kesme modülünün 200 GPa olduğunu göz önüne alın. Td 2 m E
