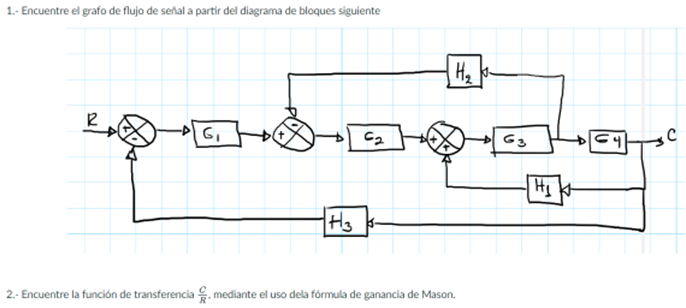

1 Encuentre El Grafo De Flujo De Senal A Partir Del Diagrama De Bloques Siguiente R G 0 C H3 3 2 Encuentre La Fu 1 (69.84 KiB) Viewed 46 times
Translate
1.- Find the signal flow graph from the following block
diagram.
2.- Encuentre la función de transferencia C/R,
mediante el uso dela fórmula de ganancia de Mason.
1.- Encuentre el grafo de flujo de señal a partir del diagrama de bloques siguiente R G₁ -0 C₂ H3 3- 2.- Encuentre la función de transferencia mediante el uso dela fórmula de ganancia de Mason. H₂ G3 H₂
