A slider crank mechanism is loaded as shown in Fig.11.35. AB = 400 mm, BC = 600 mm, AD= 200 mm, CE = 300 mm. Calculate t

Post by answerhappygod »

A Slider Crank Mechanism Is Loaded As Shown In Fig 11 35 Ab 400 Mm Bc 600 Mm Ad 200 Mm Ce 300 Mm Calculate T 1
A Slider Crank Mechanism Is Loaded As Shown In Fig 11 35 Ab 400 Mm Bc 600 Mm Ad 200 Mm Ce 300 Mm Calculate T 1 (80.76 KiB) Viewed 12 times

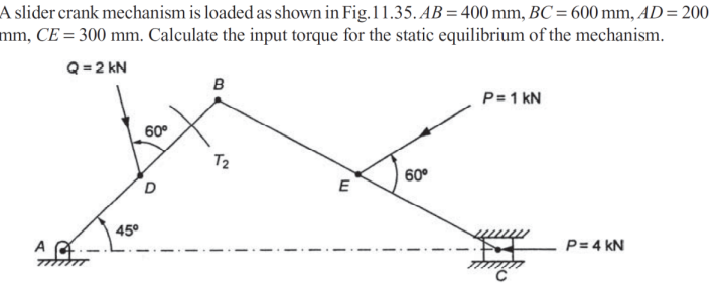

A slider crank mechanism is loaded as shown in Fig.11.35. AB = 400 mm, BC = 600 mm, AD= 200 mm, CE = 300 mm. Calculate the input torque for the static equilibrium of the mechanism. Q = 2 KN B P= 1 KN 60° T2 60° D E 45° A P= 4 KN TITITT
