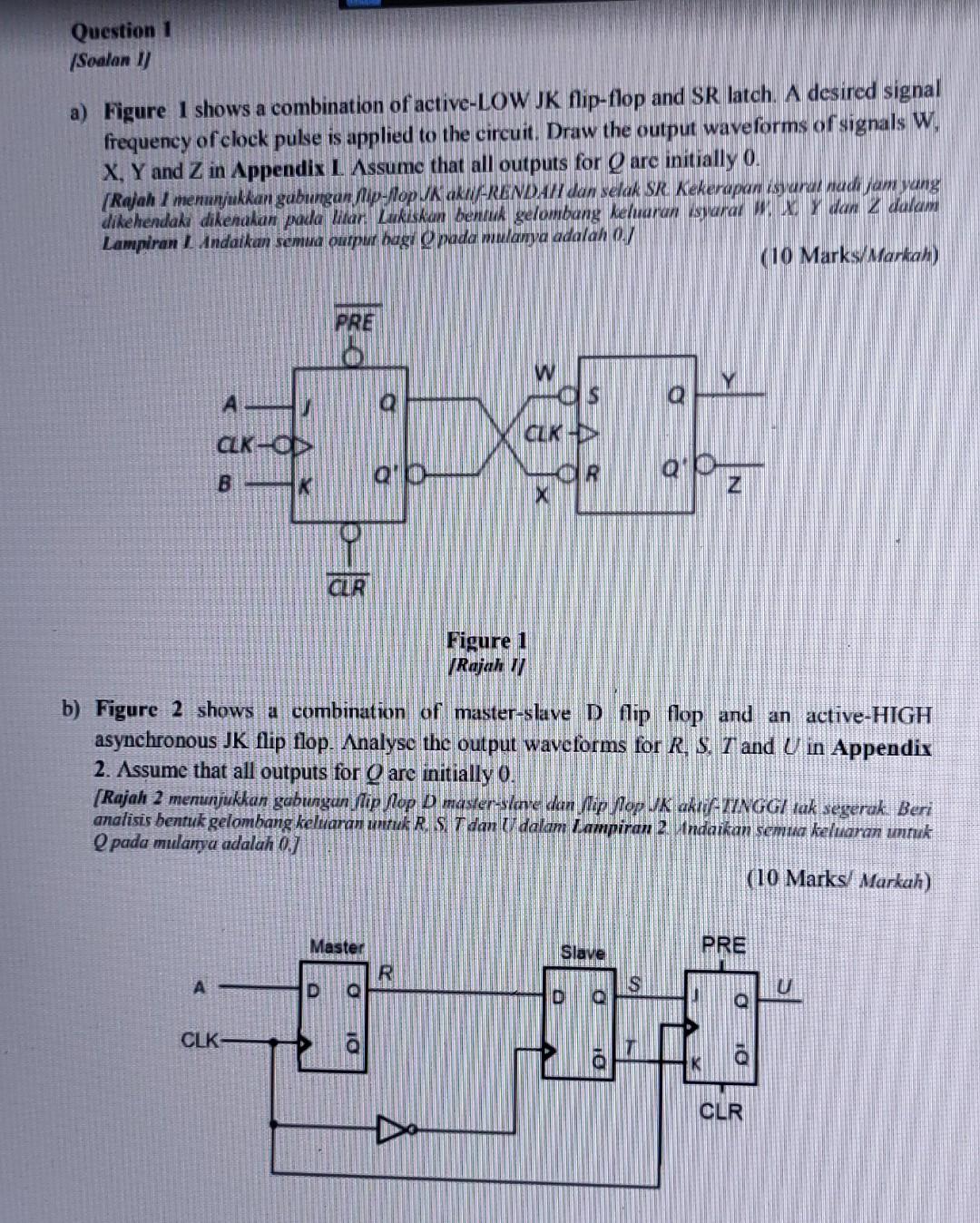

Question 1 Soalan 1) a) Figure 1 shows a combination of active-LOW JK flip-flop and SR latch. A desired signal frequency of clock pulse is applied to the circuit. Draw the output waveforms of signals W, X, Y and Z in Appendix I Assume that all outputs for are initially 0. (Rajah 1 menunjukkan gabungan Nip-flop JK akal/-RENDAH dan selak SR. Kekerapan isyunal nudi jam yang dikehendak dikenakan pada llar Lukiskan bentuk gelombang keluaran syarar Y dan 2 dulum Lampiran L Andaikan semua outpur bagi Q pada mulanya adalah 0./ (10 Marks/Markah) PRE Q Q W mos CLKD ak-OD 210 OR ob B Z X GUR Figure 1 Rajah 7 b) Figure 2 shows a combination of master-slave D flip flop and an active-HIGH asynchronous JK flip flop. Analyse the output waveforms for R, S, 7 and U in Appendix 2. Assume that all outputs for Q are initially 0. (Rajah 2 menunjukkan gabungun Nip llop D master-slave dan Vip lop UK aktif-TINGG/ tak segerak Beri analisis bentuk gelombang keluaran untuk R. S T dan u dalam Lampiran 2. Indaikan semua keluaran untuk pada mulanya adalah 0.] (10 Marks/ Markah) Slave PRE Master R D e A D o CLK 10 à a CLR
