ระบบไฟฟ้าสมดุล 3 เฟส มลำดับเฟสบวก โดยแหล่งจ่ายต่อแบบสตาร์มีค่าแรงต้นไลน์ Vab = 480 20: Vrms จ่ายให้กับ โหลตซึ่งต่อแบบเตผ

[answerhappygod]

1 (37.13 KiB) Viewed 39 times

2 (37.13 KiB) Viewed 39 times

3 (15.49 KiB) Viewed 39 times

4 (32.86 KiB) Viewed 39 times

5 (19.99 KiB) Viewed 39 times

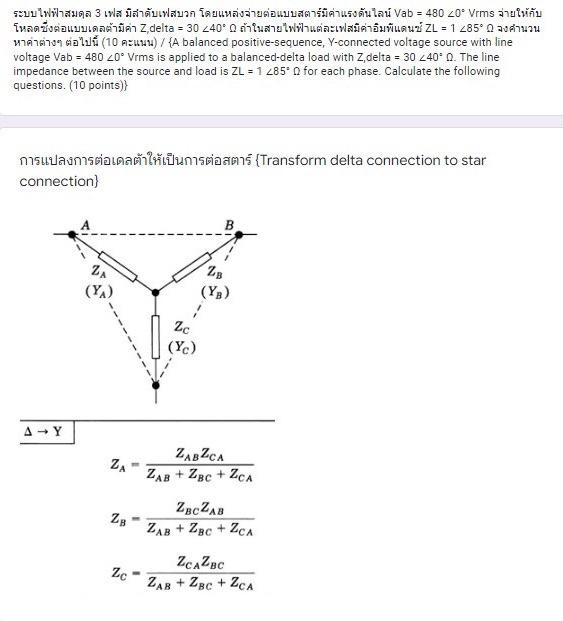

ระบบไฟฟ้าสมดุล 3 เฟส มลำดับเฟสบวก โดยแหล่งจ่ายต่อแบบสตาร์มีค่าแรงต้นไลน์ Vab = 480 20: Vrms จ่ายให้กับ โหลตซึ่งต่อแบบเตผมค่า 2,delta = 30 240 0 ในสายไฟฟ้าแต่ละเฟสมีค่าอิมพีแดนซ์ ZL = 1285 กูจงคำนวน หาค่าต่างๆ ต่อไปนี้ (10 คะแนน) / {A balanced positive-sequence, Y-connected voltage source with line voltage Vab = 480 20° Vrms is applied to a balanced-delta load with Z,delta = 30 2400. The line impedance between the source and load is ZL = 1 2850 for each phase. Calculate the following questions. (10 points)} การแปลงการต่อเดลต้าให้เป็นการต่อสตาร์ {Transform delta connection to star connection) B 24 (YA) ZB (Ya) 2c (Ye) A + Y ZA 2462c4 ZAB + Zbc + ZCA + ZB Zвс2лв ZAB + Zgc + ZCA Zc Ze42Hc 248 + 2sc + Zc4

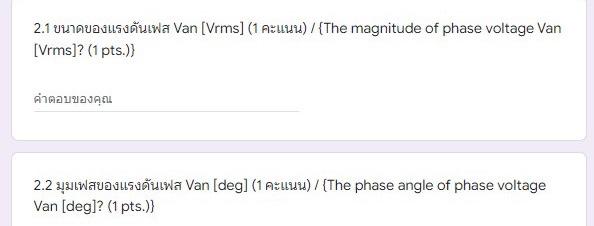

2.1 ขนาดของแรงดันเฟส Van [Vrms] (1 คะแนน) / {The magnitude of phase voltage Van [Vrms]? (1 pts.)} ค่าตอบของคุณ 2.2 มุมเฟสของแรงดันเฟส Van [deg] (1 คะแนน) / {The phase angle of phase voltage Van (deg]? (1 pts.)}

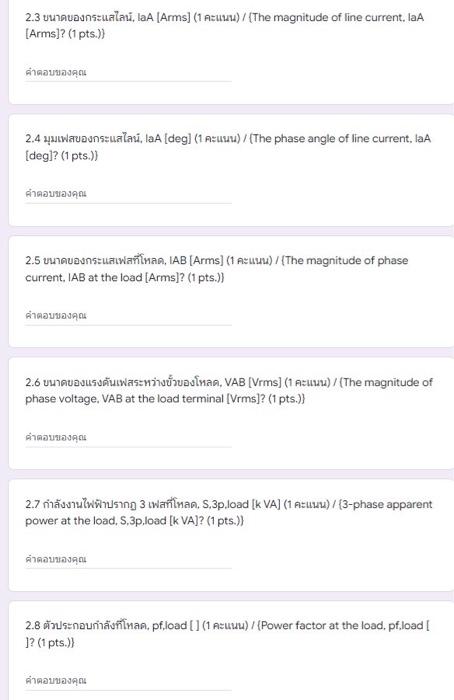

2.3 ขนาดของกระแสไลน์, laA [Arms] (1 คะแนน) / {The magnitude of line current, laA [Arms]? (1 pts.}} คำตอบของคุณ 2.4 มุมเฟสของกระแสไลน์, laA [deg] (1 คะแนน) / (The phase angle of line current, laA [degl? (1pts.) คำตอบของคุณ 2.5 ขนาดของกระแสเฟสที่โหลด, LAB [Arms] (1 คะแนน) (The magnitude of phase current. IAB at the load (Arms)? (1 pts.)} คำตอบของคุณ 2.6 ขนาดของแรงดันเฟสระหว่างขั้วของโหลด, VAB [Vrms] (1 คะแนน) (The magnitude of phase voltage, VAB at the load terminal [Vrms]? (1pts.)} คำตอบของคุณ 2.7 กำลังงานไฟฟ้าปรากฏ 3 เฟสที่โหลด, S,3p.load [k VA] (1 คะแนน) / (3-phase apparent power at the load, S,3pload [k VA]? (1 pts.) ค่าตอบของคุณ 2.8 ตัวประกอบกำลังที่โหลด, pf.loadU(1 คะแนน) / (Power factor at the load, pf.load !? (1 pts.)} คำตอบของคุณ

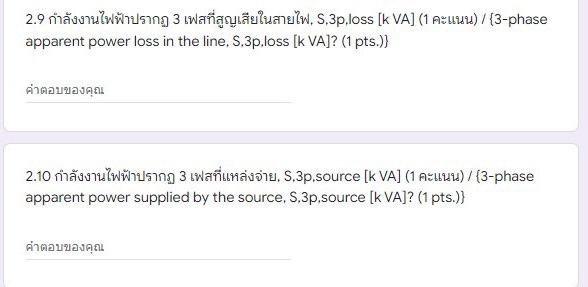

2.9 กำลังงานไฟฟ้าปรากฏ 3 เฟสที่สูญเสียในสายไฟ, S,3p,loss [k VA] (1 คะแนน) /{3-phase apparent power loss in the line, S.3p.loss [k VA]? (1pts.)} ค่าตอบของคุณ 2.10 กำลังงานไฟฟ้าปรากฏ 3 เฟสที่แหล่งจ่าย, S,3p,source [k VA] (1 คะแนน) /{3-phase apparent power supplied by the source, S,3p.source [k VA]? (1pts.}} ค่าตอบของคุณ
