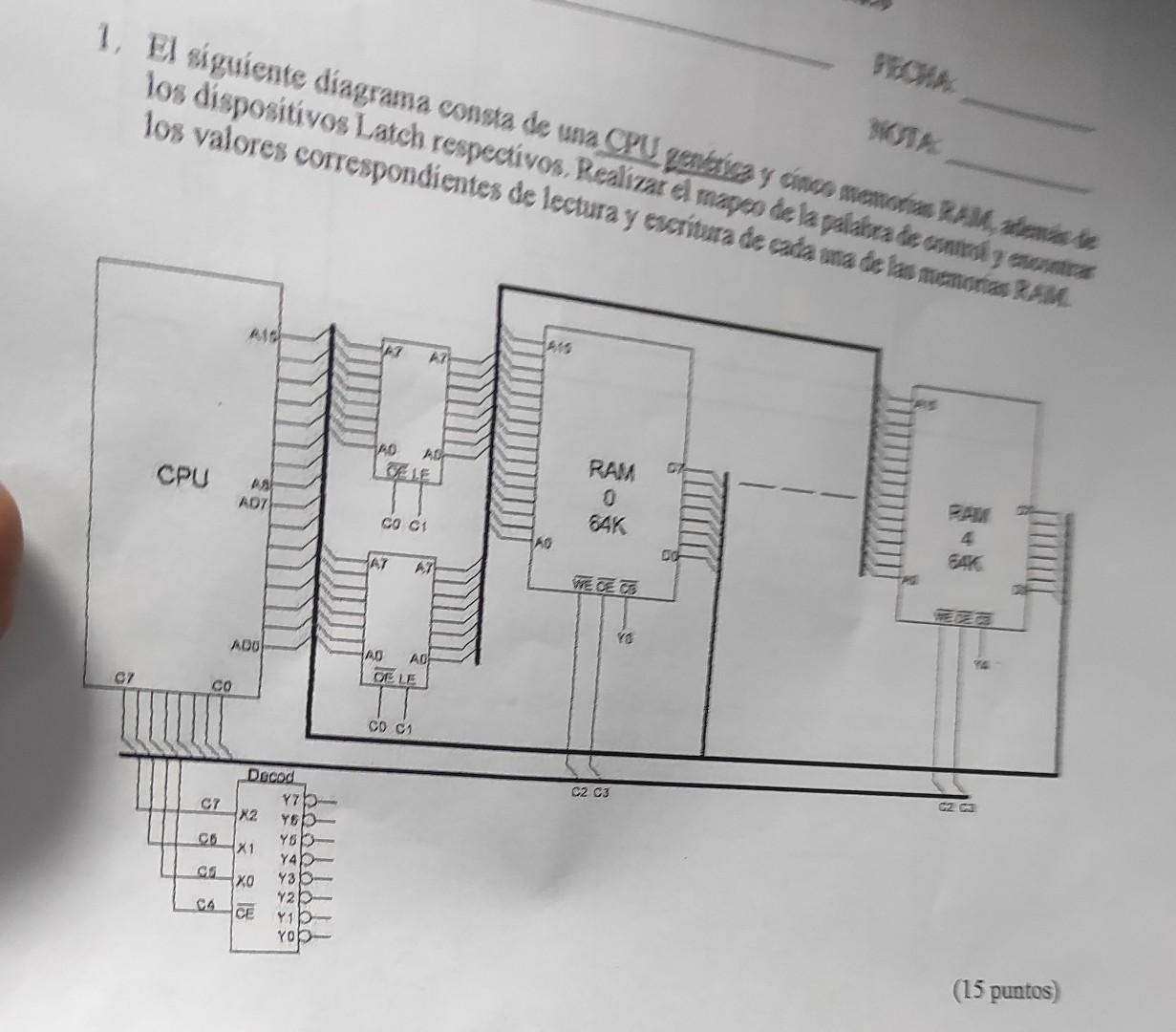

- 1 El Siguiente Diagrama Consta De Una Cpu Yabavay Cuon Memoria Ram Este Los Dispositivos Latch Respectivos Realizar El 1 (94.81 KiB) Viewed 81 times
Realizar mapeo de la palabra de control y encontrar los valores correspondientes de lectura y escritura de cada memoria ram
It is a generic CPU and five RAM memories plus the corresponding Latch devices.
Perform control word mapping and find the corresponding read and write values of each ram memory.
1. El siguiente diagrama consta de una CPU yabavay cuon memoria RAM este los dispositivos Latch respectivos. Realizar el mapa de la palabra de cand year los valores correspondientes de lectura y escritura de cada ua de las menores RAM AZ RE CPU 07 PAI ADT PAM 0 BAK CO G1 001 4 EAK AT AT WE GETS vo ADO AD AO CY OE LE СО CO C1 C2 C3 Decod CT 77 X2 Y6 Y61 X1 YAD х0 Y3b Y2b CE Y1 YO (15 puntos)
