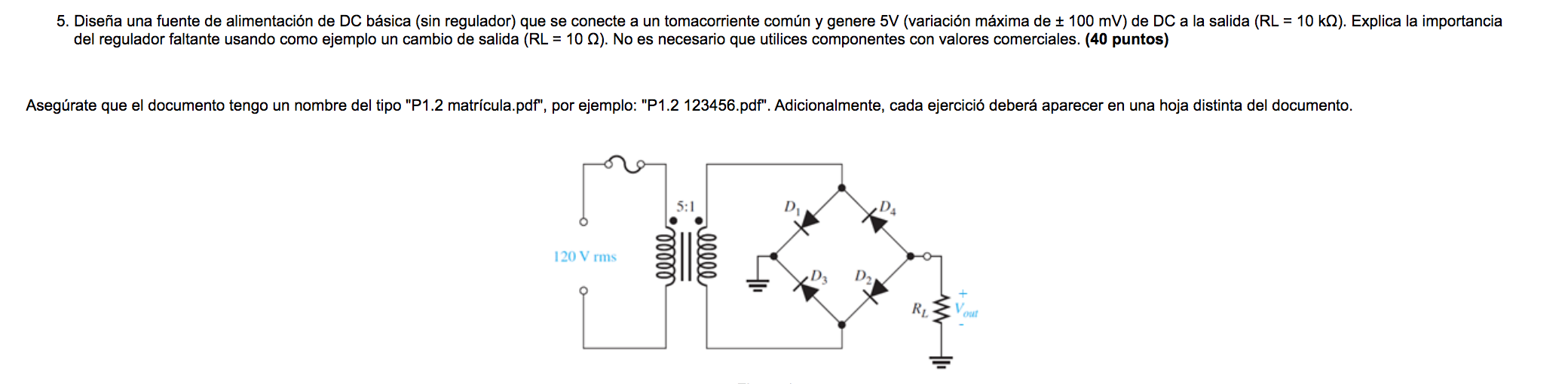

For Figure 1 (check carefully the direction of the diodes), draw
Vout detailing minimum, maximum values. Additionally, it specifies
the limit in which the diodes D1 and D4 change their polarization
and their The Reverse Peak Voltage (PIV).
For Figure 1 Check Carefully The Direction Of The Diodes Draw Vout Detailing Minimum Maximum Values Additionally I 1 (98.31 KiB) Viewed 45 times
5. Diseña una fuente de alimentación de DC básica (sin regulador) que se conecte a un tomacorriente común y genere 5V (variación máxima de £ 100 mV) de DC a la salida (RL = 10 ks). Explica la importancia del regulador faltante usando como ejemplo un cambio de salida (RL = 10 12). No es necesario que utilices componentes con valores comerciales. (40 puntos) Asegúrate que el documento tengo un nombre del tipo "P1.2 matrícula.pdf", por ejemplo: "P1.2 123456.pdf". Adicionalmente, cada ejercicio deberá aparecer en una hoja distinta del documento. 5:1 DA 120 Vrms llllls 00000 RL Vout
