Problem 2. For the power amplifier circuit (class A) In the figure below, calculate: (a) The input power.
(b) The output power for the maximum efficiency condition in class A. Consider VBE= 0.7V.

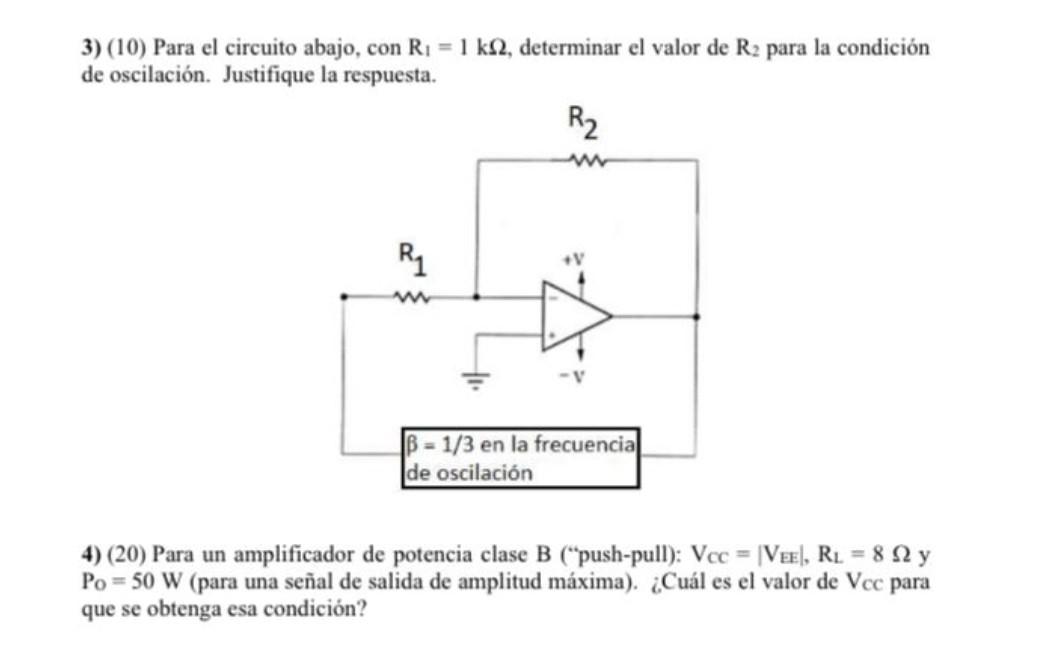

Problem 3. For thr circuit below, with R1 = 1k ohm, determine the value of R2 for the oscillation condition. Justify the answer.
Problem 4. For a class B ("push-pull") power amplifier: Vcc= absolute value of VEE, RL = 8 ohms and Po = 50W (for a maximum amplitude output signal). What is the value of Vcc so that this condition is obtained?
1) (30) Determinar la frecuencia de oscilación del circuito abajo. Ideal voltage amplifier с m HH M RS Feedback network 2) Para el circuito amplificador de potencia (clase A) de la figura abajo, calcular: (20) (a) La potencia de entrada. (20) (b) La potencia de salida para la condición de máxima eficiencia en clase A. Considere VBE = 0.7 V. +Vcc (18 V) Rc - 162 RB 1.5 k92 C HH 100 uF B - 40 5
3) (10) Para el circuito abajo, con R: = 1 k12, determinar el valor de R2 para la condición de oscilación. Justifique la respuesta. R2 R1 B = 1/3 en la frecuencia de oscilación 4) (20) Para un amplificador de potencia clase B (“push-pull): Vcc = |VEE], RL = 8 12 y Po = 50 W (para una señal de salida de amplitud máxima). ¿Cuál es el valor de Vec para que se obtenga esa condición?
