Consider the drawings below. The steering wheel (already
seen in question 1) must receive a toothed crown,
fastened with 4 M10x1.5 hex head screws of which some
dimensions from the Machinery's Handbook are
indicated below. Note that four M10 threaded holes on =
140mm have been added on the steering wheel to
assemble the toothed ring there using the 4 screws. The
adjustment diameter Øx HIOhlO is not yet
determined by the designer and you don't have to choose
it.
a) characterize the chosen adjustment
b) Make the design of the tolerancing of the parts to be
assembled:. Put 2 times more precision on
the crown and on the steering wheel, Insert your dimensions
directly on the drawings below according to the
acceptable standards (straight lines, legible
numbers).
Note: Dimensions not to scale.

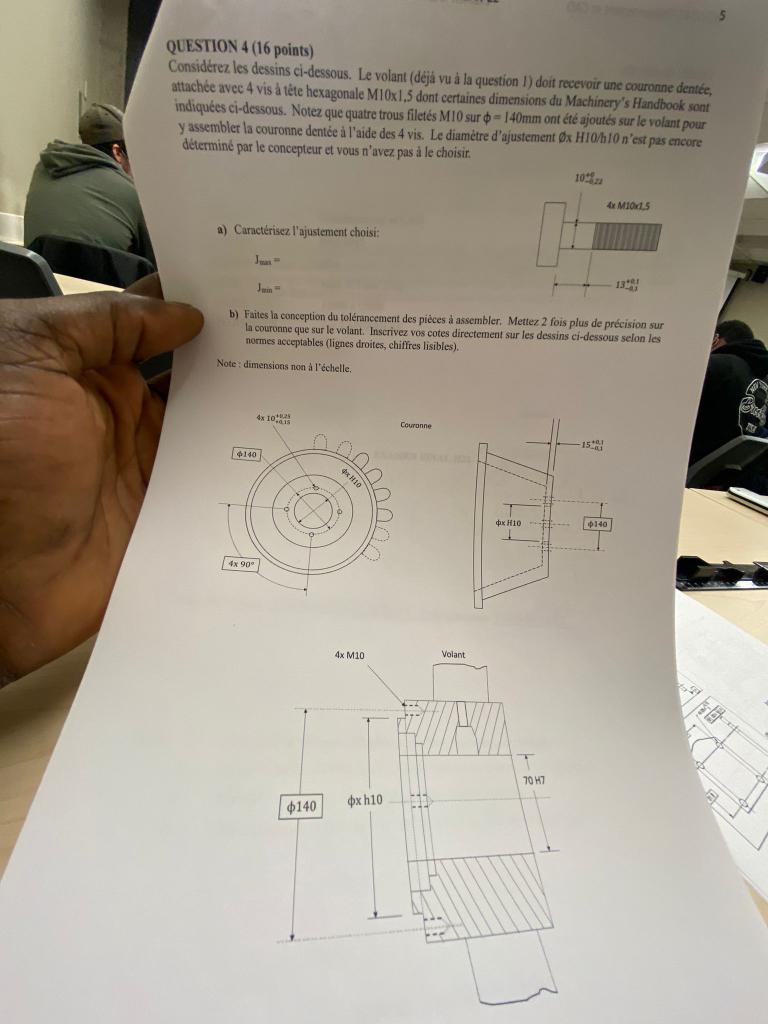

5 QUESTION 4 (16 points) Considérez les dessins ci-dessous. Le volant (déjà vu à la question 1) doit recevoir une couronne dentée, attachée avec 4 vis à tête hexagonale M10x1,5 dont certaines dimensions du Machinery's Handbook sont indiquées ci-dessous. Notez que quatre trous filetés M10 sur 6-140mm ont été ajoutés sur le volant pour y assembler la couronne dentée à l'aide des 4 vis. Le diamètre d'ajustement Ox H10/h10 n'est pas encore déterminé par le concepteur t vous n'avez pas à le choisir. 10 4x M10x1,5 a) Caractérisez l'ajustement choisi: 13 b) Faites la conception du tolérancement des pièces à assembler. Mettez 2 fois plus de précision sur la couronne que sur le volant. Inscrivez vos cotes directement sur les dessins ci-dessous selon les normes acceptables (lignes droites, chiffres lisibles). Note: dimensions non à l'échelle. 4x 10 Couronne 15 140 4x 90 $140 x 10 4x M10 ox h10 Volant x H10 70 H7 0140
