EE3520 - Proyecto Final (Grupos 3 estudiantes máx.) 1. Diseñe un amplificador utilizando un transistor MOSFET (2N7000) c

[answerhappygod]

Ee3520 Proyecto Final Grupos 3 Estudiantes Max 1 Disene Un Amplificador Utilizando Un Transistor Mosfet 2n7000 C 1 (36.3 KiB) Viewed 28 times

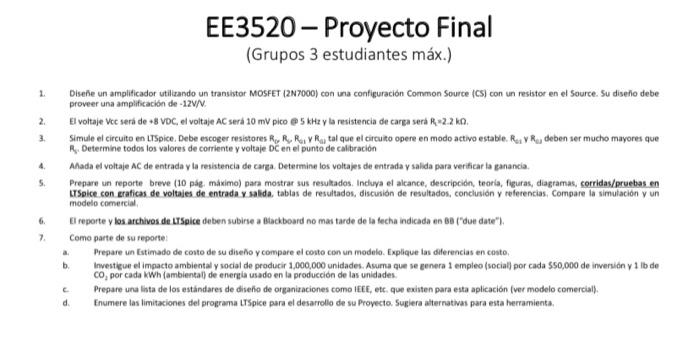

EE3520 - Proyecto Final (Grupos 3 estudiantes máx.) 1. Diseñe un amplificador utilizando un transistor MOSFET (2N7000) con una configuración Common Source (CS) con un resistor en el Source. Su diseño debe proveer una amplificación de -12V/V. 2. El voltaje Vcc será de +8 VDC, el voltaje AC será 10 mV pico @5 kHz y la resistencia de carga será R-2.2 k 3. Simule el circuito en LTSpice. Debe escoger resistores R R R VR tal que el circuito opere en modo activo estable. R Y R deben ser mucho mayores que R.. Determine todos los valores de corriente y voltaje DC en el punto de calibración 4. Añada el voltaje AC de entrada y la resistencia de carga. Determine los voltajes de entrada y salida para verificar la ganancia. 5. Prepare un reporte breve (10 pág. máximo) para mostrar sus resultados. Incluya el alcance, descripción, teoría, figuras, diagramas, corridas/pruebas en LTSpice con graficas de voltajes de entrada y salida, tablas de resultados, discusión de resultados, conclusión y referencias, Compare la simulación y un modelo comercial, 6. El reporte y los archivos de LTSpice deben subirse a Blackboard no mas tarde de la fecha indicada en BB ("due date"). 7. Como parte de su reporte a. Prepare un Estimado de costo de su diseño y compare el costo con un modelo. Explique las diferencias en costo. b. Investigue el impacto ambiental y social de producir 1,000,000 unidades. Asuma que se genera 1 empleo (social) por cada $50,000 de inversión y 1 lb de CO, por cada kWh (ambiental) energia en de las C Prepare una lista de los estándares de diseño de organizaciones como IEEE, etc. que existen para esta aplicación (ver modelo comercial). d. Enumere las limitaciones del programa LTSpice para el desarrollo de su Proyecto. Sugiera alternativas para esta herramienta.
