4) (40pts) Si la distancia entre los dos PI's es de 2150 pies, la distancia desde la STA 20+00 y el Pla es de 2500 pies,

[answerhappygod]

4 40pts Si La Distancia Entre Los Dos Pi S Es De 2150 Pies La Distancia Desde La Sta 20 00 Y El Pla Es De 2500 Pies 1 (258.56 KiB) Viewed 23 times

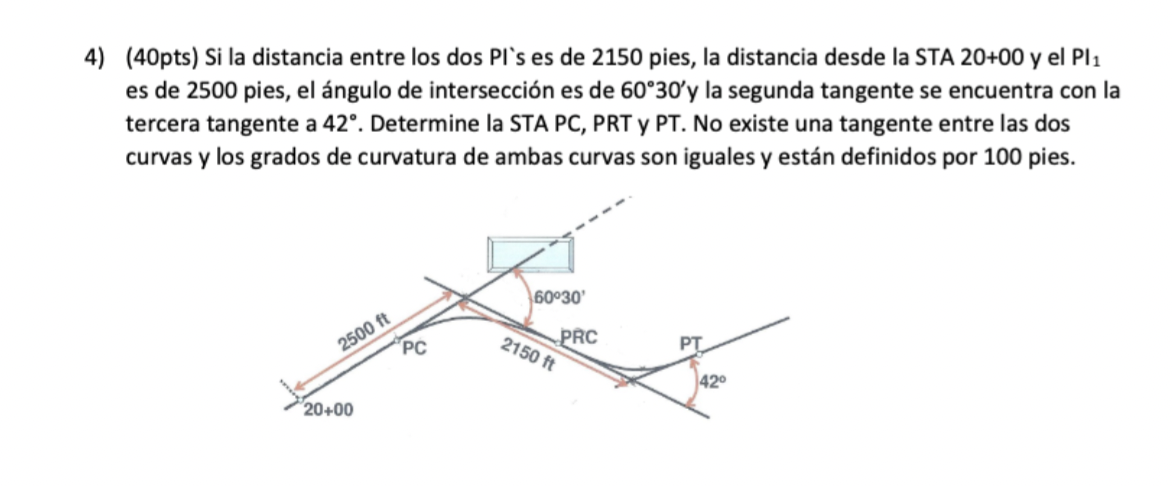

4) (40pts) Si la distancia entre los dos PI's es de 2150 pies, la distancia desde la STA 20+00 y el Pla es de 2500 pies, el ángulo de intersección es de 60°30'y la segunda tangente se encuentra con la tercera tangente a 42°. Determine la STA PC, PRT y PT. No existe una tangente entre las dos curvas y los grados de curvatura de ambas curvas son iguales y están definidos por 100 pies. 60030 2500 ft PRC 2150 ft PC PT 42° 20+00
