Design a basic DC power supply (no regulator) that plugs into a
common outlet and supplies 5V (±100mV maximum variation) DC to the
output (RL = 10kΩ). Explain the importance of the missing regulator
using an output switch (RL = 10 Ω) as an example. You do not need
to use components with commercial values. (40 points)
Design A Basic Dc Power Supply No Regulator That Plugs Into A Common Outlet And Supplies 5v 100mv Maximum Variation 1 (98.31 KiB) Viewed 33 times

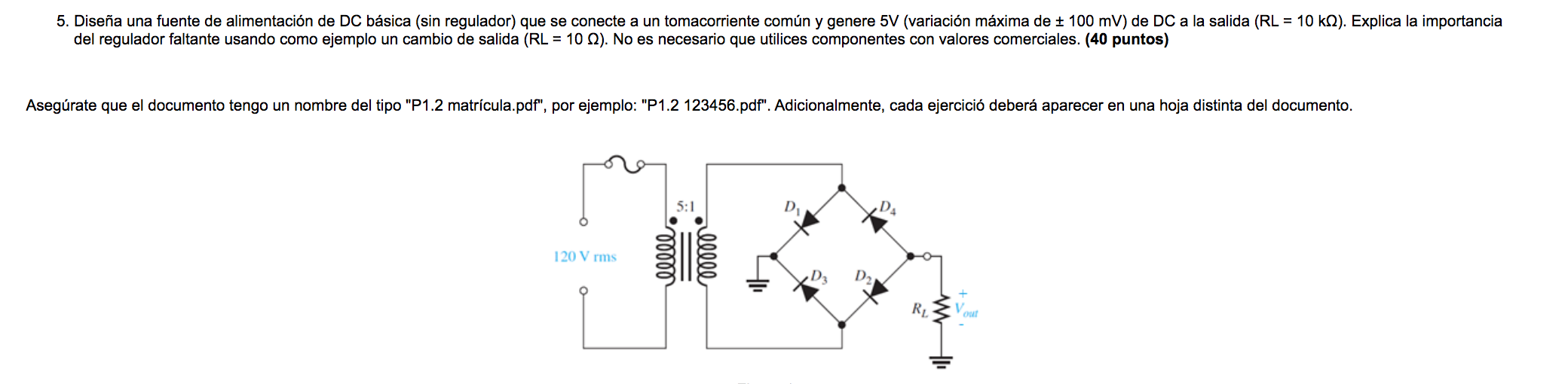

5. Diseña una fuente de alimentación de DC básica (sin regulador) que se conecte a un tomacorriente común y genere 5V (variación máxima de £ 100 mV) de DC a la salida (RL = 10 ks). Explica la importancia del regulador faltante usando como ejemplo un cambio de salida (RL = 10 12). No es necesario que utilices componentes con valores comerciales. (40 puntos) Asegúrate que el documento tengo un nombre del tipo "P1.2 matrícula.pdf", por ejemplo: "P1.2 123456.pdf". Adicionalmente, cada ejercicio deberá aparecer en una hoja distinta del documento. 5:1 DA 120 Vrms llllls 00000 RL Vout
